Dispositif de Test Mécanique en Flexion Pure

Dispositif permettant de solliciter un échantillon en flexion pure

Réf A129

Avantages concurentiels

  • Caractérisation très fine en flexion sur des rayons de courbures très faibles
  • Flexion 4 points
  • Intérêt de caractériser tout matériau avec une déformation de l’ordre de 5 % et plus, et qui sont dans des géométries relativement élancées.
  • Adaptable à une machine à traction classique (industriels = Instron, Boose, Gabo, MTS)

opportunités de marché

Segment de marché : Prototypage en mécanique

Stade de développement

Maturité : prototype labo disponible

TRL7

Partenariat recherché

  • Licensing
  • Collaboration

Propriété intellectuelle

Un brevet Europe/USA : https://patents.google.com/patent/FR3023373B1/fr?

Chercheur / Laboratoire

Nathanael Connesson, TIMC-IMAG, Equipe BioMMat

Présentation

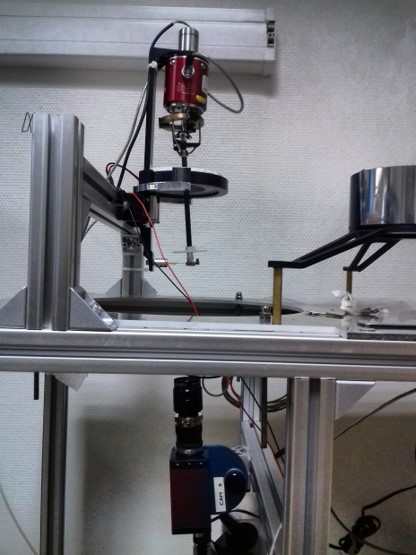

Ce dispositif de test mécanique est un test en flexion 4 points.

Ce dispositif comporte :

  • des moyens de maintien d'une première extrémité de l'éprouvette
  • et des moyens de maintien d'une deuxième extrémité de l'éprouvette
  • des moyens de traction et des moyens de transformation pour transformer un mouvement de translation desdits moyens de traction en un mouvement de rotation
  • des moyens de conversion pour convertir ledit mouvement de rotation en une déformation en flexion de l'éprouvette, ces moyens de conversion comportant au moins un premier joint de cardan, relié aux moyens de maintien de la première extrémité de l'éprouvette.

Applications

Domaine d’application : Caractérisation de matériaux en cas de prototypage



Notre dispositif a un intérêt pour la caractérisation de tout matériau présentant une déformation de l’ordre de 5 % et plus, et qui est dans des géométries relativement élancées.

Les marchés envisageables sont autour du prototypage (fraise en nickel titane, fil dentaire, etc.)
